Uygulama sistemi

Bölme duvar sistemi

Duvar U profilleri tabana ve tavana sabitlenir, düşey C profilleri bunlara oturur, alçı plakalar iki yüze vidalanır. Çizimde her parçanın yerini, tabloda 1 m² için gereken malzemeyi görün.

Parçaların yeri

Çizimde bir parçanın üzerine gelin ya da listeden seçin; o parçanın kartı açılır.

Bölme duvarın metal profillerini, sarı yalıtım katmanını, alçıpan levhalarını, derz bandını ve süpürgeliğini Türkçe etiketler ve oklarla gösteren renkli izometrik çizim. — Çizim küçük görünüyorsa parçayı aşağıdaki listeden seçin.

Çizimdeki parçalar

Bir parça seçin: kartı burada açılır.

1 m² için malzeme

Bir metrekare bölme duvar için gereken malzeme; tek ve çift kat plakalı uygulama için ayrı ayrı, kataloğumuzdaki haliyle.

Tek konstrüksiyon. Katalogdaki duvar ölçüleri: 50/75 mm, 75/100 mm, 100/125 mm.

Malzeme	Tek plaka	Çift kat plaka
Alçı plaka	2.1 m²	4.1 m²
Duvar C profili	2.00 m	2.00 m
Duvar U profili	0.80 m	0.80 m
Delikli köşe profili 90°	Proje detayına göre	Proje detayına göre
Derz bandı	3.30 m	3.30 m
Derz alçısı	0.50 kg	0.50 kg
Alçı plaka vidası	29 adet	3.5×25 mm: 13 adet; 3.5×35 mm: 29 adet
Plastik dübel – pulbaşlı ağaç vidası	4 adet	4 adet

Teknik değerler bilgi amaçlıdır; güncel değerler için bize ulaşın.

Sistemin parçaları

Bu sistemde kullanılan ürünlerimiz. Ölçü ve teknik değerler ürün sayfalarında.

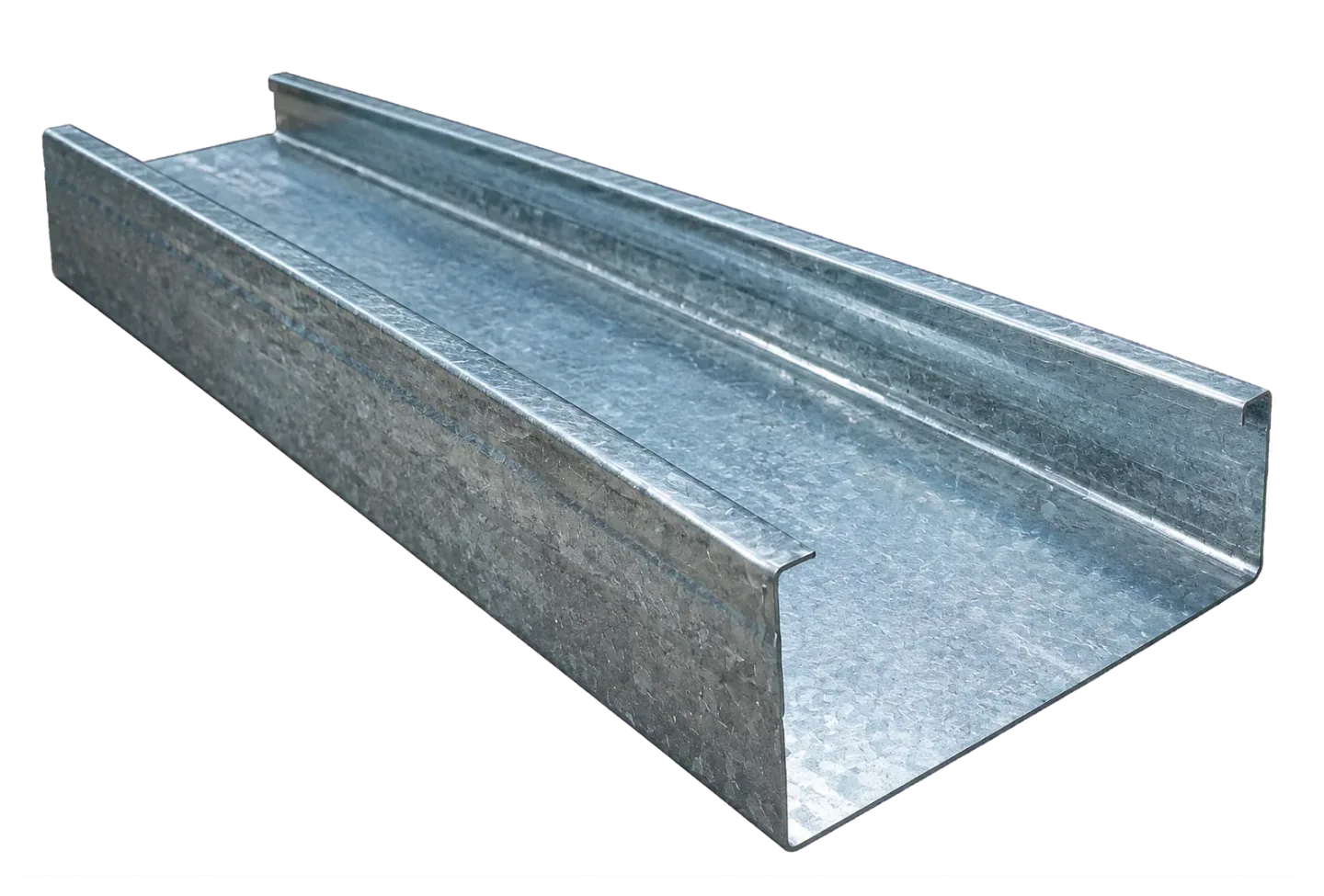

Duvar C Profili

9 ölçü · 3000 mm · 0.45–0.60 mm

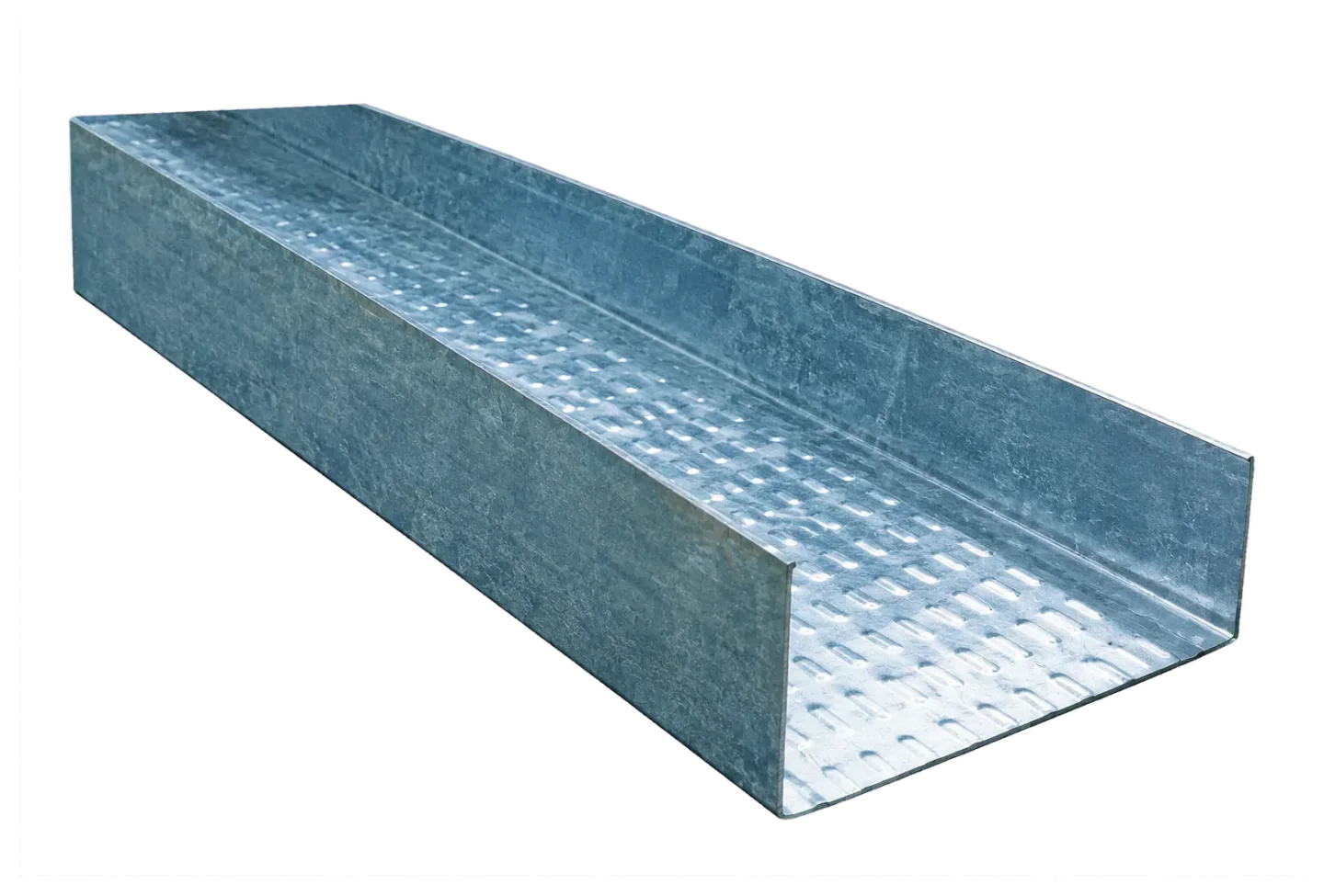

Duvar U Profili

3 ölçü · 3000 mm · 0.50 / 0.60 mm

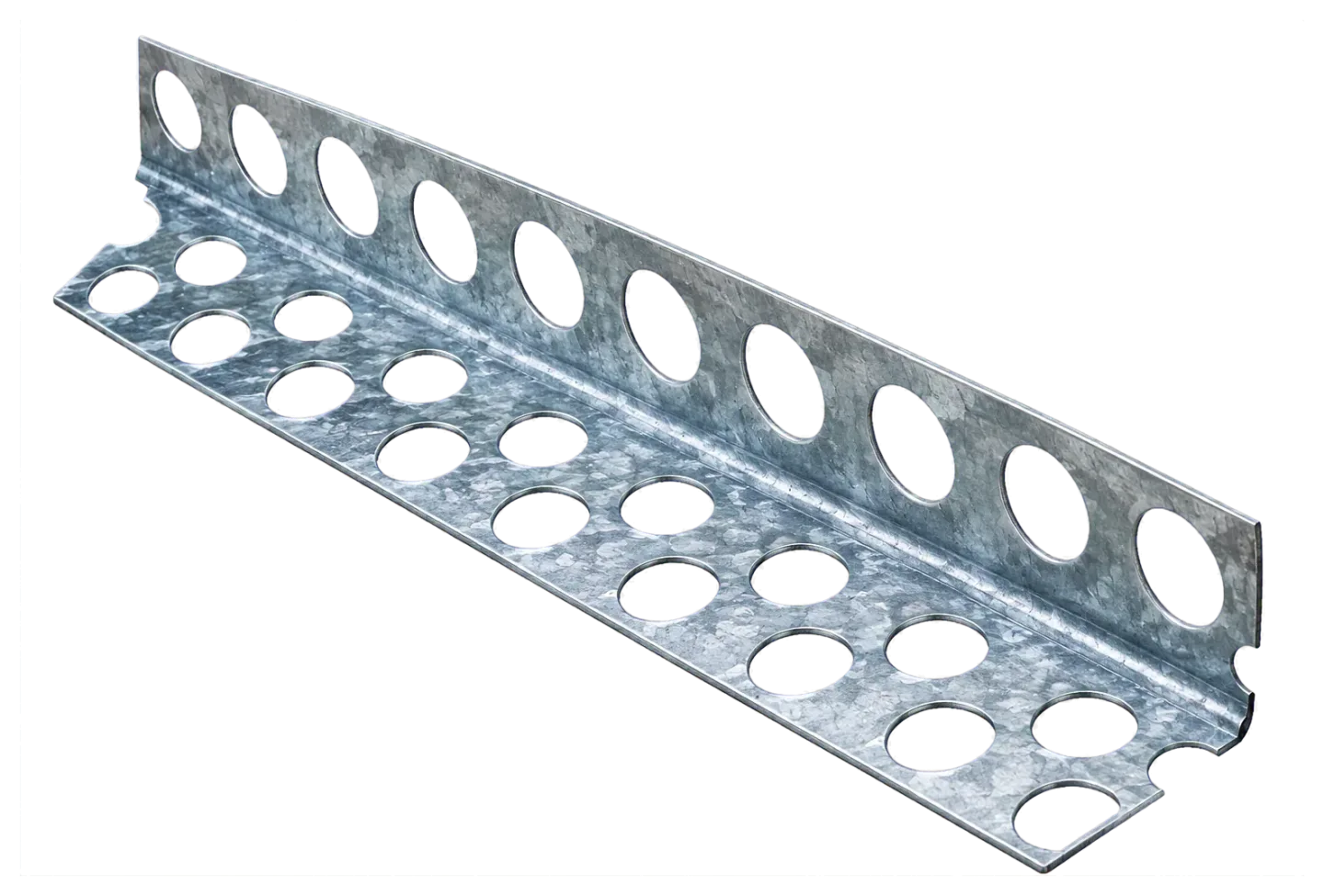

Delikli Köşe Profili (Galvaniz) 90° (25×25) – (23×23)

3000 mm · 0.35 / 0.40 mm
